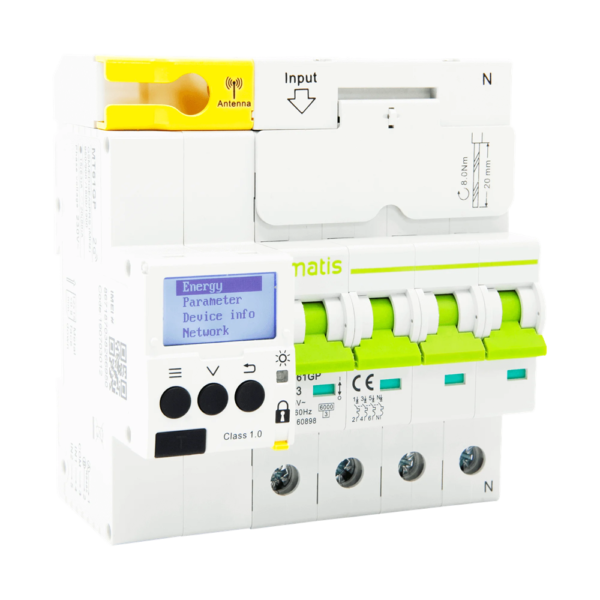

Что такое интеллектуальный автомат Matismart MT61

Интеллектуальный автомат Matismart MT61 — это линейка «all‑in‑one» устройств китайского производителя Matismart, которые в одном корпусе объединяют автоматический выключатель, устройство защитного отключения (в версии MT61GR), функцию автоматического повторного включения (АПВ), счётчик электроэнергии, модуль связи и блок дистанционного управления.

Интеллектуальный автомат Matismart MT61 устанавливается на DIN‑рейку и предназначен для задач электрозащиты, измерения электроэнергии и управления нагрузками.

Интеграция с системами учёта и SCADA выполняется по интерфейсу RS‑485 с протоколом Modbus RTU, а также через встроенные модули Wi‑Fi и GSM с использованием протокола MQTT.

Модификации и буквенные обозначения

Линейка включает два базовых семейства — MT61GP и MT61GR, которые отличаются наличием встроенной дифференциальной защиты.

MT61GP — базовое исполнение без функций устройства защитного отключения по дифференциальному току (УЗО).
MT61GR — исполнение с электронным модулем дифференциальной защиты (RCBO) с настраиваемыми токами срабатывания 30 мА, 100 мА, 300 мА и 500 мА, которые задаются через фронтальный LED‑индикатор.

Кнопка теста утечки на лицевой панели присутствует у устройств обеих модификаций, однако в MT61GP функция теста дифференциальной защиты не реализована: при нажатии этой кнопки в исполнении GP отключение по дифференциальному току не произойдёт.

Интеллектуальный автомат Matismart MT61GP/GR выпускается в двухполюсном (однофазном) и четырёхполюсном (трёхфазном) исполнении. Номинальный ток этих моделей — от 16 до 80 А, при этом прямое измерение тока поддерживается в пределах данного диапазона. Если требуются устройства на более высокие токи, рекомендуется рассмотреть модели MTM5‑EL и MT88M того же производителя.

Функции измерения

По функционалу измерения энергии устройства интеллектуальный автомат Matismart MT61 подходят для задач мониторинга и технического учета электроэнергии*, обеспечивая точное измерение основных электрических параметров:

• Двунаправленный многотарифный учёт: активная энергия класса точности 1, реактивная энергия класса 2,0. Поддерживается до 4 зонных тарифов.
• Мгновенные значения: напряжение, ток по фазам, активная/реактивная/полная мощность, коэффициент мощности, частота.
• Максимальные/минимальные значения: регистрация экстремальных значений с фиксацией времени (в текущей реализации Amivisor эти данные не используются).
• Информация о спросе: производитель заявляет, что интеллектуальный автомат Matismart MT61 рассчитывает текущий и максимальный спрос по мощности и току на основе скользящего интервала 15 минут. Однако MT61GP не имеет внутреннего хранилища профиля мощности. Интервальные данные формируются либо на облачной платформе Matismart, либо в Amivisor за счёт почасового опроса показаний по RS‑485.

* Примечание: для коммерческого учёта требуется применение счётчиков, имеющих соответствующую сертификацию органов регулирования.

Применение функций измерения на практике

Интеллектуальный автомат Matismart MT61 подходит для задач мониторинга и технического учёта электроэнергии. Подключив его к платформе Amivisor, вы сможете накапливать данные по потреблению и контролировать уровни напряжения и нагрузки. Система будет информировать вас через мобильное приложение и по электронной почте при превышении заданных лимитов по напряжению, току или мощности.

Функции защиты и автоматического повторного включения (АПВ)

Интеллектуальный автомат Matismart MT61 реализует полный комплекс цифровой электрической защиты на базе встроенного микроконтроллера (MCU): решение об отключении принимает электронная логика, а исполнительным органом является встроенный моторный привод, а не классический тепловой/магнитный расцепитель.

Основные виды защиты:

• Защита по напряжению: перенапряжение (порог по умолчанию 275 В, настраивается в диапазоне 265–350 В) и пониженное напряжение (по умолчанию 160 В, настраивается в диапазоне 100–200 В).
• Защита от потери фазы: порог 20 В (настраивается).
• Защита от перегрузки и короткого замыкания: устройство непрерывно отслеживает ток во времени, моделируя тепловое нагревание проводников и нагрузки, и отключает цепь при угрозе аварийного режима.
• Защита от утечки тока (только MT61GR): настраиваемая чувствительность с порогами 30 мА, 100 мА, 300 мА и 500 мА, режимы работы — «Тревога» или «Отключение» (см. ниже).
• Защита от перегрева: встроенный контроль температуры для предотвращения перегрева аппарата.
• Защита от несимметрии фаз: доступна для трёхфазных моделей.

Все перечисленные параметры настраиваются с помощью программы конфигурирования от производителя.

Важные уточнения

• Отключение по току выполняется моторным приводом по команде микроконтроллера, а не напрямую тепловым/магнитным расцепителем, как в классических автоматах.
• Интеллектуальный автомат Matismart MT61 поддерживает функцию автоматического повторного включения (АПВ): для каждого типа защиты можно настроить одно из трёх действий — Alarm (тревожное уведомление), Open (отключение с последующим автоматическим включением) или Lock (блокировка автоматического включения).
• По умолчанию все защиты поставляются с заводскими настройками, в которых действие задано как «Open». Перед вводом устройства в эксплуатацию рекомендуется проверить параметры защит и программы АПВ с использованием конфигуратора.
• Соблюдайте меры безопасности: Автоматическое повторное включение следует использовать только для временных, неустойчивых аварийных режимов и только после проведения оценки рисков конкретного объекта, с учётом характеристик нагрузки, типа повреждения, требований по безопасности персонала и местных норм электроустановок. АПВ не должно рассматриваться как замена обязательной визуальной проверки после аварий по утечке, поражению электрическим током или короткому замыканию.

Программы автоматического повторного включения:

Функции АПВ конфигурируются отдельно для срабатывания по току нагрузки (SRM) и для аварий по дифференциальному току (SRD):

• MT61GP/GR — аварии по току нагрузки (SRM): 8 программ (RM0–RM7), до 2 попыток повторного включения с интервалами от 30 секунд до 3 минут.

• MT61GR — аварии по дифференциальному току утечки (SRD): 12 программ (RD0–RD11), до 30 попыток повторного включения с интервалами от 20 секунд до 16 минут.

После исчерпания заданного числа попыток АПВ требуется вмешательство персонала.

Применение функций защиты и АПВ на практике

Интеллектуальный автомат Matismart MT61 обеспечивает защиту по всем ключевым параметрам, отключая питание как при угрозе аварии (перегрузка, повышенное или пониженное напряжение), так и при опасности поражения электрическим током (отработка по дифференциальному току). Благодаря наличию АПВ устройство удобно для удалённых объектов с ограниченным доступом персонала (телеком‑вышки, базовые станции, зарядные посты для электромобилей): при срабатывании защиты по временному нарушению режимов автомат может выполнить повторное включение в соответствии с настроенной программой, что снижает необходимость выезда на объект для обычных операций по повторному включению. При этом настройки АПВ должны задаваться только после оценки рисков для конкретного объекта.

Управление нагрузкой и цифровые входы/выходы

Удалённое включение/выключение (дистанционное управление включением/отключением автомата) может выполняться как через мобильное приложение и облачную платформу производителя, так и по протоколу Modbus RTU при интеграции интеллектуального автомата Matismart MT61 с внешними системами, такими как Amivisor.

Программа конфигурирования позволяет задавать расписания автоматического включения и отключения в заданные моменты времени.

Устройство оснащено механической блокировкой включения для обеспечения безопасности персонала при проведении работ. На лицевой панели расположено физическое «замковое» устройство, предназначенное для механического вывода аппарата из работы на период обслуживания.

Интеллектуальный автомат Matismart MT61 имеет 2 цифровых входа, которые по умолчанию настроены как отдельный вход ON и отдельный вход OFF для дистанционного управления включением/отключением от внешних устройств с сухим контактом.

Примечание: стандартные аналоговые датчики (например, датчики температуры с аналоговым выходом) не могут подключаться напрямую к этим входам. Для этого следует использовать внешние термостаты или контроллеры с выходом типа сухой контакт или релейным выходом.

Применение функций управления нагрузкой на практике

Интеллектуальный автомат Matismart MT61 хорошо подходит для автоматического управления нагрузками по расписанию. Практический пример — автоматизация работы электрического отопительного котла:

• Настроив расписания включения/отключения, можно обеспечить работу котла преимущественно в часы дешёвых тарифов (дневной/ночной тарифы).
• Встроенные в устройство часы обладают погрешностью хода, со временем их показания могут смещаться, что приводит к перерасходу при работе в часы дорогой энергии. Чтобы быть уверенным, что моменты включения/отключения точно соответствуют тарифным переключениям коммерческого счётчика, рекомендуется подключить интеллектуальный автомат Matismart MT61 к платформе Amivisor, которая обеспечивает точную синхронизацию времени на устройстве.
• Подключив к цифровым входам термостат или контроллер температуры с выходом‑реле или сухим контактом, можно автоматизировать работу котла по сигналу этого устройства — например, принудительно включать котёл при низкой температуре независимо от текущей тарифной зоны.

Коммуникация и интеграция с платформами

Стандартный интерфейс интеллектуального автомата Matismart MT61 — RS‑485 с протоколом Modbus RTU. Этот интерфейс позволяет подключать внешние устройства связи (например, GSM‑модем) для передачи данных на платформу Amivisor.

Опционально устройство может оснащаться модулем Wi‑Fi, 4G или GPRS, что позволяет работать по протоколу MQTT.

MT61 имеет импульсный выход, который выдаёт импульсы, пропорциональные приращениям потреблённой активной энергии, а не непосредственным значениям счётных регистров. Теоретически это позволяет подключать внешний импульсный регистратор, однако такой способ сбора данных не рекомендуется, поскольку он даёт только суммарное потребление энергии, тогда как остальные функции устройства остаются недоступными.

Применение функций коммуникации на практике

Интеллектуальный автомат Matismart MT61 использует открытый протокол обмена данными и может интегрироваться как с фирменным ПО производителя, так и со сторонними платформами.

Типовая схема подключения

В базовом варианте интеллектуальный автомат Matismart MT61 устанавливается последовательно в питающую линию и выполняет одновременно функции вводного автомата и счётчика электроэнергии. Силовые клеммы подключаются по стандартной схеме: верхние клеммы — вход (со стороны сети), нижние — выход (к нагрузке). Для однофазного исполнения (2 полюса) устройство разрывает фазный и нейтральный проводники; для трёхфазного исполнения (4 полюса) — все фазные проводники и нейтраль.

Интерфейс RS‑485 реализован на отдельной паре клемм (A/B). В типичной конфигурации к этой паре подключается внешнее устройство связи — GSM‑модем, Ethernet–RS‑485 конвертер или контроллер, — которое обеспечивает обмен данными с платформой Amivisor.

Цифровые входы DI1/DI2 подключаются к сухим контактам или выходам внешних устройств (реле, термостаты, контроллеры). Замыкание/размыкание контактов воспринимается интеллектуальным автоматом Matismart MT61 как команда или событие в соответствии с заданной логикой.

Поддержка интеллектуального автомата Matismart MT61 в Amivisor

Поддержка устройств MT61GP/GR (через интерфейс RS‑485 с опросом по протоколу Modbus RTU через внешние устройства связи) реализована на платформе Amivisor.

В текущей реализации поддерживаются:

• считывание мгновенных значений (U, I, P, Q, S, PF, f);
• считывание показаний активной и реактивной энергии;
• синхронизация времени на устройстве;
• дистанционное управление автоматом (включение/отключение, открытие/закрытие).

Применение возможностей платформы Amivisor на практике

Можно использовать только фирменное ПО производителя, однако подключение интеллектуального автомата Matismart MT61 к Amivisor даёт дополнительные преимущества:

• Работа на единой платформе совместно со счётчиками других производителей; платформа не привязана только к оборудованию Matismart и поддерживает широкий парк приборов учёта.
• Настройка и получение уведомлений о выходе параметров потребления (U, I, P, Q, S и др.) за заданные пределы.
• Анализ потребления энергии как в киловатт‑часах, так и в денежном выражении.
• Поддержка интервального (почасового) учёта электроэнергии.
• Анализ потребления по производственным сменам.
• Контроль режимов работы станков и оборудования, подключённых через интеллектуальный автомат Matismart MT61, с оценкой продолжительности простоев, нормальной работы и аварийных режимов.
• Поддержание точного времени на интеллектуальном автомате Matismart MT61.
• Формирование почасовых энергетических балансов по нескольким приборам для выявления потерь электроэнергии.
• Предоставление доступа к данным другим сотрудникам.
• Использование API‑интеграции для обмена информацией с другими корпоративными системами.

Когда имеет смысл рассмотреть связку Matismart MT61 + Amivisor

Устройства интеллектуальный автомат Matismart MT61 хорошо подходят для задач, где требуется совместить функции защиты, измерения и дистанционного управления нагрузкой в одном аппарате — от небольших распределительных щитов до удалённых объектов с ограниченным доступом.

Платформа Amivisor дополняет эти возможности сквозной аналитикой, системой уведомлений и единым интерфейсом для работы с оборудованием разных производителей.

Если вы уже используете Amivisor и планируете внедрять интеллектуальные автоматы‑счётчики, интеллектуальный автомат Matismart MT61 может стать хорошим вариантом для пилотного проекта. При необходимости мы готовы поделиться опытом внедрения, типовыми схемами подключения и рекомендациями по настройке опроса устройств в рамках существующей инфраструктуры.

Для компаний, которые только начинают путь к техническому учёту и автоматизации управления нагрузкой, связка интеллектуальный автомат Matismart MT61 + Amivisor позволяет постепенно перейти от простого мониторинга к более продвинутым сценариям — учёту по сменам, контролю простоев оборудования, анализу потерь и интеграции с корпоративными системами управления энергией.
